描画サイズを変える 描画サイズを変える

特に指定しない場合、Context Freeはイメージ全体が描画領域に収まるようにサイズを調整します。

startshape Circles

rule Circles {
  CIRCLE {}
  Circles { x 0.95 s 0.9 r 30 }
}
no size

このイメージの描画サイズを変えてみましょう。

startshape Circles

size { s 5 3 }

rule Circles {
  CIRCLE {}
  Circles { x 0.95 s 0.9 r 30 }
}

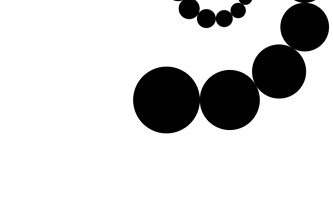

size 1

sizeの後の中カッコ内にサイズ関連設定を記述します。 sは描画サイズで、最初の数値がx軸方向のサイズ、次がy軸方向のサイズです。 y軸方向のサイズが省略された場合は、最初の数値がx軸、y軸の両方で使用されます。 この例では、x軸方向に5個分、y軸方向に3個分が描画領域となりました。 デフォルトでは最初に描画される図形（この例では円）が中央に来るように配置され、描画領域外は切り取られます。

startshape Circles

size { s 5 3 x -1 y -1.5 }

rule Circles {
  CIRCLE {}
  Circles { x 0.95 s 0.9 r 30 }
}

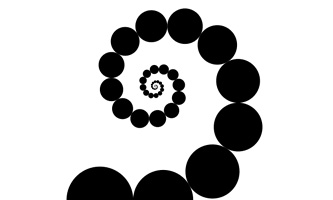

size 2

xとyを指定すると、描画時のx軸方向、y軸方向の位置を変更できます。 この例では、x軸の逆方向（左）に1個分、y軸の逆方向（下）に1.5個分描画位置を下げて、うずまきの終端が中央近くに描かれるようにしています。

できるようになった（はずの）こと
  1. 描画サイズを変えてシェイプを描画できる
  2. 描画位置を変えてシェイプを描画できる
